HSM 904Z 6WD

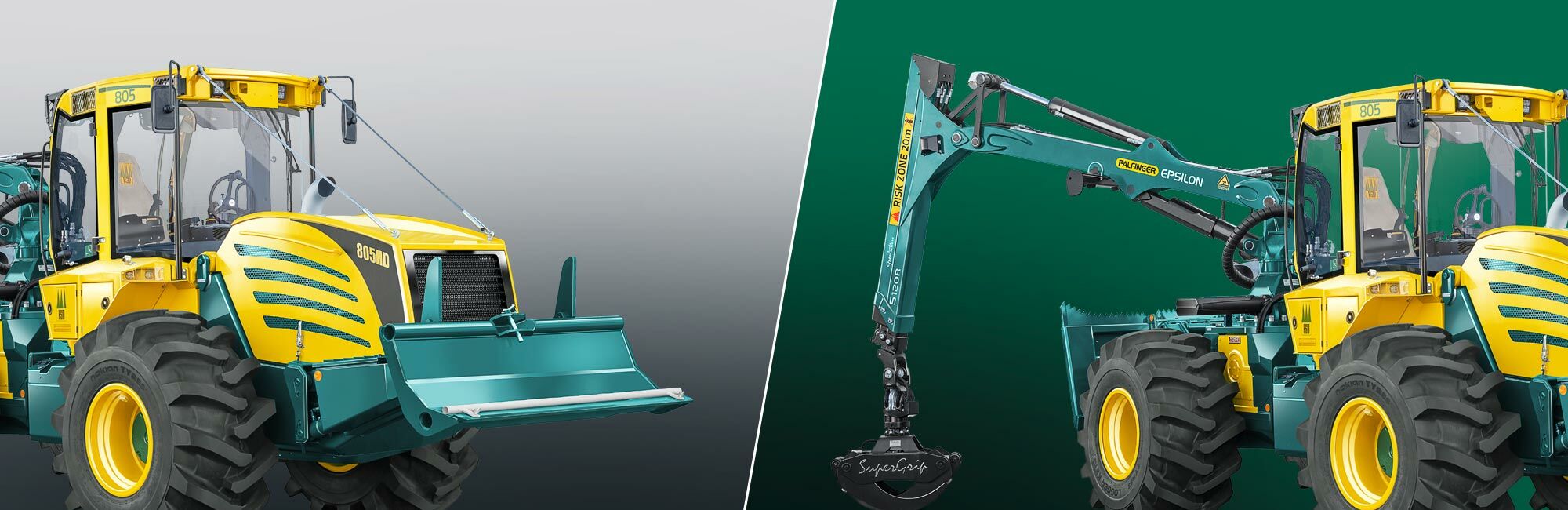

Der 904Z 6WD verbindet wie der 904 6WD alle Vorteile des klassischen Rückeschleppers mit denen einer 6-Rad Rückemaschine. Mit der speziell weiterentwickelten Rückezange bricht HSM alle Rekorde. Hubmoment 280 kNm, Schwenkmoment 80 kNm, Reichweite 7,1 m und Schwenkbereich 255°. Damit ist die pflegliche Starkholzernte kein Wunschtraum mehr sondern Realität. Die 6WD-Forstspezialschlepper von HSM – eine neue Dimension der Holzrückung.
Technische Daten Modellreihe 904
Motor (6 Zylinder):
- VOLVO PENTA
TAD881VE EU Stage V
Motorleistung: 185 kW (252 PS) ab 1600 U/min
Drehmoment: 1150 Nm von 1100 - 1500 U/min
max. Drehmoment: 1175 Nm bei 1400 U/min
Hubraum: 7,7 Liter
Optional:
- VOLVO PENTA
TAD882VE EU Stage V
Motorleistung: 210 kW (286 PS) ab 1700 U/min
Drehmoment: 1225 Nm von 1100 - 1600 U/min
max. Drehmoment: 1255 Nm bei 1400 U/min
Hubraum: 7,7 Liter
Kraftübertragung:
- 904H: HSM High Speed Drive (Serie 71); 1 Gang: 0 - 14 km/h
- 904ZF: ZF-Lastschalt-Wandlergetriebe 6WG-190, 6 Vorwärts-, 3 Rückwärtsgänge
Achsen:
- Planetachsen
- getrennt schaltbare Differentialsperren 100%, vorne und hinten
Bremse:
- 2-Kreis Bremse, im Ölbad laufende Lamellenbremse
- Federspeicher-Feststellbremse
Lenkung:
- Knickrahmenlenkung mit 2 Zylinder
- Lenkeinschlag 45°
Tankinhalt:
- Diesel: 904H: 210 l 904ZF: 225 l
- AdBlue: 45 l 45 l
- Hydrauliköl: 110 l 150 l
Hydraulik:
- Load Sensing
- Verstellpumpe (Arbeitspumpe) 904H:
Fördermenge: 304 l/min bei 1600 U/min
Druck: bis 350 bar - Verstellpumpe (Arbeitspumpe) 904ZF:
Fördermenge: 224 l/min bei 1600 U/min
Druck: bis 350 bar - Hydrauliköl: gesättigter, synthetischer Ester
Panolin HLP SYNTH mit Kleenoil
Microfiltration; WGK 1
Kabine:
- Panorama-Komfort Kabine (siehe Prospekt)
- ROPS, FOPS, OPS geprüfte Sicherheitskabine
- Drehsitzeinrichtung, luftgefederter Komfortsitz
- Heiz- / Klimaanlage




Elektrik / Instrumente:
- HSM Ecommand Farbdisplay
- 5 Fahrerprogramme + Werkseinstellung
- Diagnosefunktion und Fehleranzeige
- Graphische Unterstützung beim Parametereditieren
- Lichtmaschine 110 A (28 V)
- 2 wartungsfreie Trockenbatterien mit je 55 Ah
Serienausstattung:
- 12 LED Arbeitsscheinwerfer
- Spannungswandler 24 V - 12 V, Radio mit CD, Feuerlöscher, Verbandskasten, Warndreieck, Werkzeugsatz
- Verwindungssperre mit 2 Hydraulikzylinder
Sonderausstattung:
- Frontpolterschild kippbar, Frontlader (Hauer), Anhängerkupplung, Aussenhydraulikanschluss, Funkfernsteuerung Seilwinde, Fahren mit Funk, Standheizung, Sonnenrollos, Sitz-Flächendämpfer
- weiteres Zubehör auf Anfrage
Technische Details 904Z 6WD
Winden:
- Serie:
Adler Doppeltrommelwinde HY 20 (2 x 100 kN)
max. Seilaufnahme 14 mm, 100 m - Optional:
Adler Doppeltrommelwinde HY 24-SG (2 x 120 kN)
max. Seilaufnahme 14 mm, 130 m
Adler Doppeltrommelwinde HY 32-SG (2 x 160 kN)
max. Seilaufnahme 16 mm, 100 m
Gewicht:
-
ab 17 300 kg
Rückekran:
- Serie:
Knickarm mit Einfachteleskop: Reichweite 6,1 m
Hubmoment brutto: 270 kNm
Schwenkbereich: 210°
Schwenkmoment: 80 kNm
Greifer Querschnitt: 1,2 m2 (optional 0,9 m2) - Optional:
Knickarm mit Doppelteleskop: Reichweite 7,5 m
Bereifung:
Serie 24,5-32 710/45-26,5 |
30,5-32 710/45-26,5 |
||
---|---|---|---|
904H | Dv | 1831 | 1857 |
Dh | 1465 | 1485 | |
B* | 2430 | 2730 | |
H | 3500 | 3507 | |
F | 672 | 679 | |
904ZF | H | 3550 | 3557 |
F | 545 | 552 |
* B: minimale Maschinenbreite (Maße in mm)
Serienausstattung:
- Frontpolterschild starr 2000 mm breit
- Heckschild gerade als Bergstütze
Sonderausstattung:
- Heckschild gerade als Bergstütze
- hydraulisch höhenverstellbarer Rollenbock
- Seilrollen Ausführung „Skidder France“
- Motorhaubenschutz und Astabweiser aus Rohr
- Bogielift hinten
- weiteres Zubehör auf Anfrage
HSM Kranliste
HSM Kranliste EPSILON
X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar
EPSILON
Kran Typ | Hubmoment | Reichweite | Greifer Typ | 904F / Kombi |
---|---|---|---|---|
M70 F80 | 102/68 kNm | 8,0 m | FG43S | O |
M70 F86 | 102/68 kNm | 8,6 m | FG43S | X |
M70 F101 | 102/65 kNm | 10,1 m | FG43S | X |
M80 F80 | 114/79 kNm | 8,0 m | FG43S | X |
M80 F86 | 114/79 kNm | 8,6 m | FG43S | X |
M80 F101 | 114/75 kNm | 10,1 m | FG43S | X |
S100 F80 | 128/91 kNm | 8,0 m | FG43S | X |
S100 F86 | 128/90 kNm | 8,6 m | FG43S | X |
S100 F101 | 128/86 kNm | 10,1 m | FG43S | X |
S110 F80 | 143/104 kNm | 8,0 m | FG43S | X |
S110 F86 | 143/104 kNm | 8,6 m | FG43S | X |
S110 F101 | 143/100 kNm | 10,1 m | FG43S | X |
X120 F80 | 159/111 kNm | 8,0 m | FG43S | X |
X120 F86 | 159/110 kNm | 8,6 m | FG43S | X |
X120 F102 | 159/107 kNm | 10,2 m | FG43S | X |
X140 F80 | 173/123 kNm | 8,0 m | FG43S | X |
X140 F86 | 173/122 kNm | 8,6 m | FG43S | X |
X140 F102 | 173/119 kNm | 10,2 m | FG43S | X |
niedrige Kransäule (Höhe 1730 mm)
HSM Kranliste Mesera
X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar
Mesera
Kran Typ | Hubmoment | Reichweite | Greifer Typ | 904F / Kombi |
---|---|---|---|---|
F71 F72 | 99/75 kNm | 7,2 m | FG43S | X |
F71 FT85 | 99/70 kNm | 8,5 m | FG43S | X |
F71 FT100 | 99/66 kNm | 10,0 m | FG43S | X |
F71 FT100i | 99/66 kNm | 10,0 m | FG43S | X |
F83 F72 | 106/82 kNm | 7,2 m | FG43S | X |
F83 FT85 | 106/76 kNm | 8,5 m | FG43S | X |
F83 FT100i | 106/73 kNm | 10,0 m | FG43S | X |
M 92 F80i | 130/84 kNm | 8,0 m | FG43S | X |
M 92 FT86i | 130/84 kNm | 8,6 m | FG43S | X |
M 92 FT100i | 130/84 kNm | 10,0 m | FG43S | X |
F111 F72 | 151/111 kNm | 7,2 m | FG43S | X |
F111 F85 | 151/100 kNm | 8,5 m | FG43S | X |
F111 FT85 | 151/100 kNm | 8,5 m | FG43S | X |
F111 FT91 | 151/98 kNm | 9,1 m | FG43S | X |
F111 FT100 | 151/101 kNm | 10,0 m | FG43S | X |
M122 F85i | 155/110 kNm | 8,5 m | FG43S | X |
M122 F96i | 155/ - kNm | 9,6 m | FG43S | X |
M122 FT100i | 155/ - kNm | 10,0 m | FG43S | X |
M142 F85i | 178/132 kNm | 8,5 m | FG43S | X |
M142 F96i | 178/124 kNm | 9,6 m | FG43S | X |
M142 FT100i | 178/ - kNm | 10,0 m | FG43S | X |
