HSM 904 6WD

Der 904 6WD verbindet die Vorteile des klassischen Rückeschleppers mit denen einer 6-Rad Maschine. Sein Konstruktionsmerkmal einer kompakten Bauweise, mit großem Lenk- und Verschränkungswinkel bietet optimale Wendigkeit und Geländegängigkeit. 6 Räder und ein konkurrenzloses Antriebskonzept machen den 904 6WD feinfühlig, effizient und schonend für jeden Boden und in jedem Gelände.

Technische Daten Modellreihe 904

Motor (6 Zylinder):
  • VOLVO PENTA
    TAD881VE EU Stage V
    Motorleistung: 185 kW (252 PS) ab 1600 U/min
    Drehmoment: 1150 Nm von 1100 - 1500 U/min
    max. Drehmoment: 1175 Nm bei 1400 U/min
    Hubraum: 7,7 Liter

    Optional:

  • VOLVO PENTA
    TAD882VE EU Stage V
    Motorleistung: 210 kW (286 PS) ab 1700 U/min
    Drehmoment: 1225 Nm von 1100 - 1600 U/min
    max. Drehmoment: 1255 Nm bei 1400 U/min
    Hubraum: 7,7 Liter
Kraftübertragung:
  • 904H: HSM High Speed Drive (Serie 71); 1 Gang: 0 - 14 km/h
  • 904ZF: ZF-Lastschalt-Wandlergetriebe 6WG-190
    6 Vorwärts-, 3 Rückwärtsgänge
Achsen:
  • Planetachsen
  • getrennt schaltbare Differentialsperren 100 %, vorne und hinten
Bremse:
  • 2-Kreis Bremse, im Ölbad laufende Lamellenbremse
  • Federspeicher-Feststellbremse
Lenkung:
  • Knickrahmenlenkung mit 2 Zylinder
  • Lenkeinschlag 45°
Tankinhalt:
  904H: 904ZF:
• Diesel: 210 l 225 l
• AdBlue: 45 l 45 l
• Hydrauliköl: 110 l 150 l
Hydraulik:
  • Load Sensing
  • Verstellpumpe (Arbeitspumpe) 904H:
    Fördermenge: 304 l/min bei 1600 U/min
    Druck: bis 350 bar
  • Verstellpumpe (Arbeitspumpe) 904ZF:
    Fördermenge: 224 l/min bei 1600 U/min
    Druck: bis 350 bar
  • Hydrauliköl: gesättigter, synthetischer Ester
    Panolin HLP SYNTH mit Kleenoil
    Microfiltration; WGK 1
Kabine:

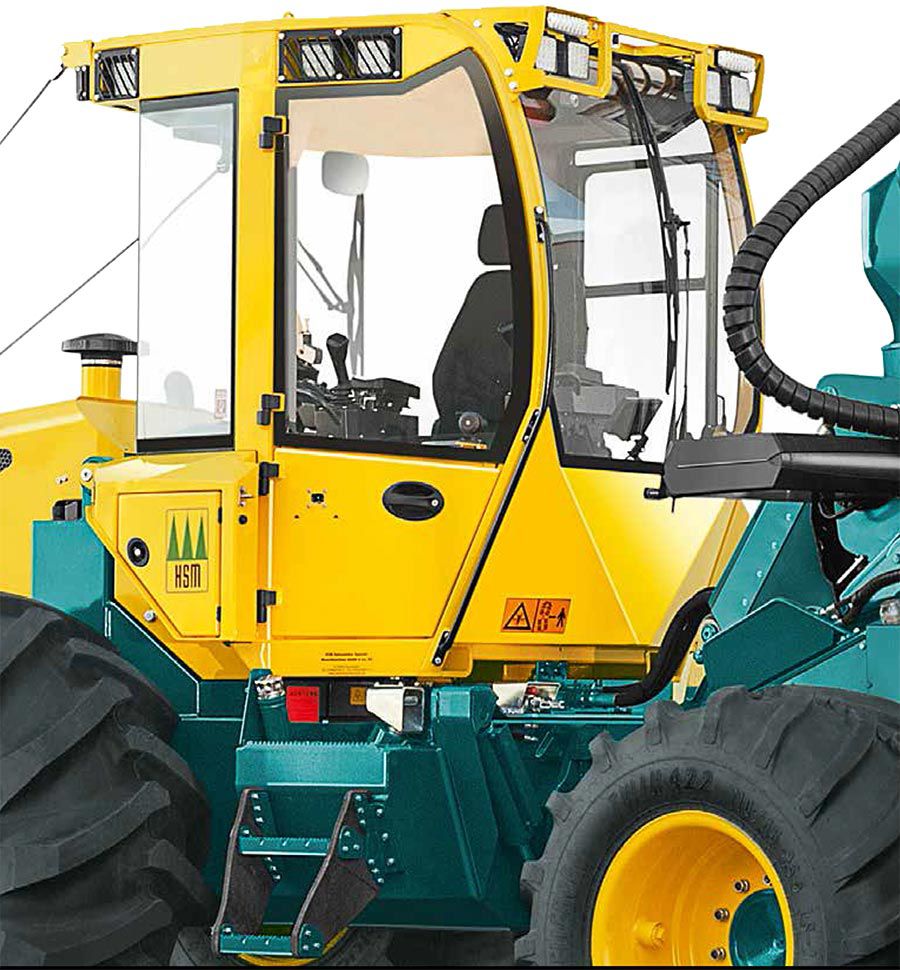

  • Panorama-Komfort Kabine (siehe Prospekt Seite 12-13)
  • ROPS, FOPS, OPS geprüfte Sicherheitskabine
  • Drehsitzeinrichtung, luftgefederter Komfortsitz
  • Heiz- / Klimaanlage
Elektrik / Instrumente:
  • HSM Ecommand Farbdisplay
  • 5 Fahrerprogramme + Werkseinstellung
  • Diagnosefunktion und Fehleranzeige
  • graphische Unterstützung beim Parametereditieren
  • Lichtmaschine 110 A (28 V)
  • 2 wartungsfreie Trockenbatterien mit je 55 Ah
Sonderausstattung:
  • Frontpolterschild kippbar, Anhängerkupplung, Aussenhydraulikanschluss, Funkfernsteuerung Seilwinde, Fahren mit Funk, Standheizung, Sonnenrollos, Sitz-Flächendämpfer
  • weiteres Zubehör auf Anfrage

Technische Details 904 6WD

Winden:
  • Serie:
    Adler Doppeltrommelwinde HY 20 (2 x 100 kN)
    max. Seilaufnahme 14 mm, 100 m

  • Optional:
    Adler Doppeltrommelwinde HY 24-O (2 x 120 kN)
    max. Seilaufnahme 14 mm, 130 m
    Adler Doppeltrommelwinde HY 32-O (2 x 160 kN)
    max. Seilaufnahme 14 mm, 150 m

Gewicht:

  • ab 17 .000 kg

Rückekran:
  • Serie:
    Epsilon X150 R80 tiltbar
    (max. Reichweite 8 m, Hubmoment brutto 170 kNm)

  • Optional:
    Epsilon X150 R104 tiltbar
    (max. Reichweite 10,4 m, Hubmoment brutto 170 kNm)

Bereifung:
    Serie
24,5-32
710/45-26,5
30,5-32
710/45-26,5
904H Dv 1831 1857
  Dh 1465 1485
  B* 2430 2730
  H 3694 3701
  F 672 679

904ZF H 3694 3701
  F 545 552

* B: minimale Maschinenbreite (Maße in mm)

Serienausstattung:
  • Frontpolterschild starr 2000 mm breit
  • Heckschild gerade als Bergstütze
Sonderausstattung:
  • Klemmbank auf höhenverstellbarem Rollenbock
  • Seilrollen Ausführung „Skidder France“
  • Motorhaubenschutz und Astabweiser aus Rohr
  • Bogielift hinten
  • Funkfernsteuerung, Fahren mit Funk
  • weiteres Zubehör auf Anfrage

HSM Kranliste

HSM Kranliste EPSILON

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

EPSILON

Kran Typ Hub­moment Reich­weite Greifer Typ 904F / Kombi
M70 F80 102/68 kNm 8,0 m FG43S O
M70 F86 102/68 kNm 8,6 m FG43S X
M70 F101 102/65 kNm 10,1 m FG43S X
M80 F80 114/79 kNm 8,0 m FG43S X
M80 F86 114/79 kNm 8,6 m FG43S X
M80 F101 114/75 kNm 10,1 m FG43S X
S100 F80 128/91 kNm 8,0 m FG43S X
S100 F86 128/90 kNm 8,6 m FG43S X
S100 F101 128/86 kNm 10,1 m FG43S X
S110 F80 143/104 kNm 8,0 m FG43S X
S110 F86 143/104 kNm 8,6 m FG43S X
S110 F101 143/100 kNm 10,1 m FG43S X
X120 F80 159/111 kNm 8,0 m FG43S X
X120 F86 159/110 kNm 8,6 m FG43S X
X120 F102 159/107 kNm 10,2 m FG43S X
X140 F80 173/123 kNm 8,0 m FG43S X
X140 F86 173/122 kNm 8,6 m FG43S X
X140 F102 173/119 kNm 10,2 m FG43S X

niedrige Kransäule (Höhe 1730 mm)

HSM Kranliste Mesera

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

Mesera

Kran Typ Hub­moment Reich­weite Greifer Typ 904F / Kombi
F71 F72 99/75 kNm 7,2 m FG43S X
F71 FT85 99/70 kNm 8,5 m FG43S X
F71 FT100 99/66 kNm 10,0 m FG43S X
F71 FT100i 99/66 kNm 10,0 m FG43S X
F83 F72 106/82 kNm 7,2 m FG43S X
F83 FT85 106/76 kNm 8,5 m FG43S X
F83 FT100i 106/73 kNm 10,0 m FG43S X
M 92 F80i 130/84 kNm 8,0 m FG43S X
M 92 FT86i 130/84 kNm 8,6 m FG43S X
M 92 FT100i 130/84 kNm 10,0 m FG43S X
F111 F72 151/111 kNm 7,2 m FG43S X
F111 F85 151/100 kNm 8,5 m FG43S X
F111 FT85 151/100 kNm 8,5 m FG43S X
F111 FT91 151/98 kNm 9,1 m FG43S X
F111 FT100 151/101 kNm 10,0 m FG43S X
M122 F85i 155/110 kNm 8,5 m FG43S X
M122 F96i 155/ - kNm 9,6 m FG43S X
M122 FT100i 155/ - kNm 10,0 m FG43S X
M142 F85i 178/132 kNm 8,5 m FG43S X
M142 F96i 178/124 kNm 9,6 m FG43S X
M142 FT100i 178/ - kNm 10,0 m FG43S X

Das variable Heck

Variable Heckvarianten

Variable letzte Runge in Position „Kurz“

Variable letzte Runge in Position „Mitte“

Variable letzte Runge in Position „Lang“

Zwillingsrunge schnellwechselbar für 2 x 2 oder 2 x 2,5 m Holz (nicht bei 805F Kurzversion)

Höhenverstellbare Seilrollen auf bis zu 2 m

Seilrückung möglich ohne Umbau der Runge

Langholzrückung mit schnellwechselbarer Klemmbank

Seilrückung möglich ohne Umbau der Klemmbank
