HSM 208F 9 t
On peut l’appeler le « Cut-to-Length Forwarder ». Résolument efficace avec les bois courts, le HSM 208F 9 t est le moyen de débardage idéal pour l’éclaircissage. Equipé d’une grue de série Epsilon et d'un panier de tri 2 x 2,5 m ou 5 m, la conception du HSM 208F 9 t convient parfaitement. Ses capacités de travail permettent un rendement élevé sans perdre ni qualité ni fiabilité, même dans des conditions d’utilisation particulièrement ardues.
Données techniques 208F (4 cylindres)
Moteur :
- VOLVO PENTA
TAD581VE EU Stage V
Puissance moteur : 129 kW (175 PS) à partir de 1700 tr/min
Couple : 800 Nm de 1100 - 1500 tr/min
Couple max. : 816 Nm à 1380 tr/min
Cylindrée : 5,13 litres
En option : à partir de 208F 10 t - VOLVO PENTA
TAD583VE EU Stage V
Puissance moteur : 175 kW (238 PS) à partir de 1750 tr/min
Couple : 947 Nm de 1200 - 1750 tr/min
Couple max. : 969 Nm à 1380 tr/min
Cylindrée : 5,13 litres
Hydraulique :
- Load Sensing
- Pompe à débit variable :
Débit : 304 l/min à 1600 tr/min
Pression : jusqu‘à 350 bar - Huile hydraulique :
Huile hydraulique Panolin HLP SYNTH
saturée en ester, avec Microfiltration
Kleenoil ; WGK 1
Réservoir diesel :
- Diesel : 170 l
- AdBlue : 25 l
- Huile hydraulique : 130 l
Frein :
- Frein à 2 circuits, frein multidisque à bain d‘huile
- Frein de stationnement à ressort
Direction :
- Direction par châssis articulé avec 2 vérins
- Angle de braquage 45°
Cabine :
- Cabine à relevage latéral parallélogramme
- Cabine aux directives de sécurité ROPS, FOPS, OPS
- Siège pivotant avec pédales à l‘arrière et à l‘avant
- Essuie-glace avant et arrière, latéral en option
- Siège confortable à suspension pneumatique avec chauffage
- Chauffage à eau chaude
- Climatisation
Électrique / Instrumentation :
- HSM Ecommand écran couleur
- 5 programmes de conduite + 1 programme réglé en usine
- Fonction diagnostic et relevé de codes erreurs
- Paramétrage optimisé par affichage couleur graphique
- Alternateur 110 A (28 V)
- 2 batteries sèches sans entretien de 75 Ah chacune
Transmission :
- Système High Speed Drive de HSM
- Système HSM High Speed Drive (série 71),
1er rapport de 0-14 km/h
Équipements de série :
- 14 phares à LED de cabine
- 4 Phare de travail sur la grue
- Transformateur de tension 24 V - 12 V
- Radio avec lecteur de CD
- Extincteur
- Trousse de premier secours
- Triangle de signalisation
- Kit outillage
- Compartiment réfrigeérant
- Caméra de recul avec écran couleur
- Phares arrière
- Oscillation centrale avec 2 vérins hydrauliques
Èquipements en option :
- Lame avant
- Bogie-lift AV séparé
- Rancher tournant
- Dernier rancher amovible
- Tilt de grue, selon le modèle
- Platine pour démontage rapide du panier
- Pince à grumes
- Chauffage auxiliaire
- Bandes Tracks
- Radiocommande pour treuil
- Radiocommande standard ou intégrale
- Rideaux pare-soleil
- Grille de panier démontable
- Suspension de cabine HCS
- Pilotage de grue intelligent xyControl (grue Epsilon uniquement)
- Autres équipements sur demande
Détails techniques 208F 9 t
Poids :
- 14.800 kg (série)
Répartition du poids :
essieu avant : 60 %
essieu arrière : 40 %
Pneumatiques :
| Dimension : | Largeur hors tout : | Largeur avec bandes tracks : |
|
|---|---|---|---|
| Série : | 710/40-22,5 | 2500 mm | 2600 mm |
| Option : | 600/50-22,5 | 2300 mm | 2400 mm |
| 650/45-22,5 | 2400 mm | 2500 mm |
Ponts sur porteurs 8 roues :
- NAF à bogies à réducteurs portiques
- AV : blocage de différentiel hydraulique
- AR : blocage de différentiel hydraulique
Grue :
- Série : Epsilon M70 F80
- Autres grues selon liste des équipements optionnels
Capacité réservoirs :
- Diesel : 150 l
- AdBlue : 25 l
- Hydraulique : 110 l

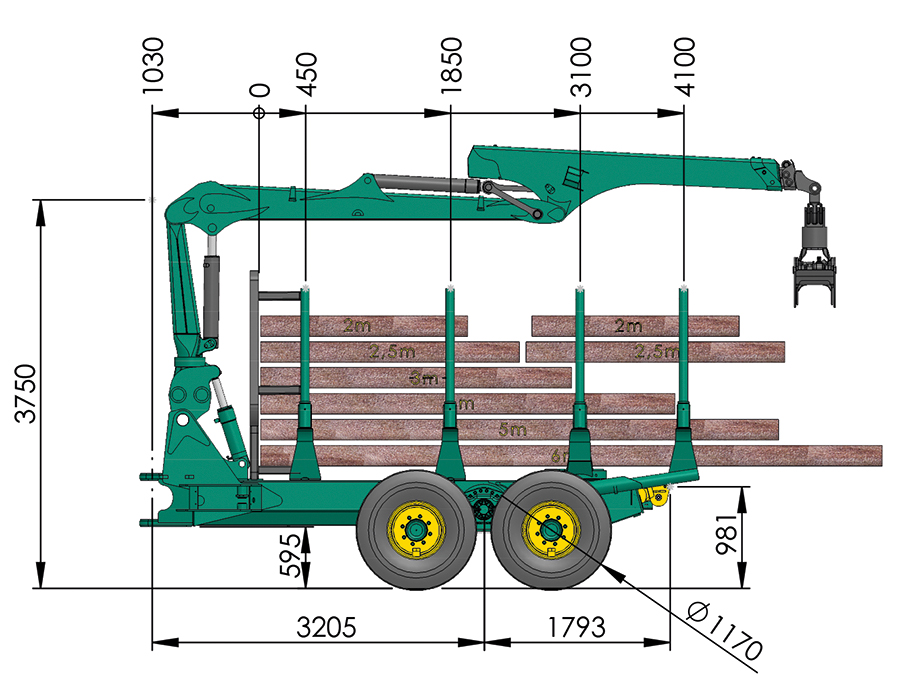

Panier :
- 4 ranchets
- Longueur : 4100 mm
- Surface de grille : 3,6 m², option: 3,9 m2
- Charge utile : 9 t
Listes de grues HSM
Liste de grue HSM / EPSILON
X = Disponible contre supplément, O = Équipement en série, # = Non livrable
EPSILON
| Type de grue | Couple de levage | Portée | Type de grappin | 208F 9 t |
|---|---|---|---|---|
| C60 F69 | 82/63 kNm | 6,9 m | FG43S | X |
| C60 F86 | 82/51 kNm | 8,6 m | FG43S | X |
| M70 F80 | 102/68 kNm | 8,0 m | FG43S | O |
| M70 F86 | 102/68 kNm | 8,6 m | FG43S | X |
| M70 F101 | 102/65 kNm | 10,1 m | FG43S | X |
| M80 F80 | 114/79 kNm | 8,0 m | FG43S | X |
| M80 F86 | 114/79 kNm | 8,6 m | FG43S | X |
| M80 F101 | 114/75 kNm | 10,1 m | FG43S | X |
| S100 F80 | 128/91 kNm | 8,0 m | FG43S | X |
| S100 F86 | 128/90 kNm | 8,6 m | FG43S | X |
| S100 F101 | 128/86 kNm | 10,1 m | FG43S | X |
| S110 F80 | 143/104 kNm | 8,0 m | FG43S | # |
| S110 F86 | 143/104 kNm | 8,6 m | FG43S | # |
| S110 F101 | 143/100 kNm | 10,1 m | FG43S | # |
| X120 F80 | 159/111 kNm | 8,0 m | FG43S | # |
| X120 F86 | 159/110 kNm | 8,6 m | FG43S | # |
| X120 F102 | 159/107 kNm | 10,2 m | FG43S | # |
| X140 F80 | 173/123 kNm | 8,0 m | FG43S | # |
| X140 F86 | 173/122 kNm | 8,6 m | FG43S | # |
| X140 F102 | 173/119 kNm | 10,2 m | FG43S | # |
| Série de fûts de grue bas (hauteur 1730 mm) pour terrain escarpé et Kombi |
X |
Liste de grue HSM / Mesera
X = Disponible contre supplément, O = Équipement en série, # = Non livrable
Mesera
| Type de grue | Couple de levage | Portée | Type de grappin | 208F 9 t |
|---|---|---|---|---|
| F59 F72 | 78/56 kNm | 7,2 m | FG43S | X |
| F59 FT85 | 78/51 kNm | 8,5 m | FG43S | X |
| F59 FT100 | 78/47 kNm | 10,0 m | FG43S | X |
| F59 FT100i | 78/47 kNm | 10,0 m | FG43S | X |
| F71 F72 | 99/75 kNm | 7,2 m | FG43S | X |
| F71 FT85 | 99/70 kNm | 8,5 m | FG43S | X |
| F71 FT100 | 99/66 kNm | 10,0 m | FG43S | X |
| F71 FT100i | 99/66 kNm | 10,0 m | FG43S | X |
| F83 F72 | 106/82 kNm | 7,2 m | FG43S | X |
| F83 FT85 | 106/76 kNm | 8,5 m | FG43S | X |
| F83 FT100i | 106/73 kNm | 10,0 m | FG43S | X |
| M 92 F80i | 130/84 kNm | 8,0 m | FG43S | # |
| M 92 FT86i | 130/84 kNm | 8,6 m | FG43S | # |
| M 92 FT100i | 130/84 kNm | 10,0 m | FG43S | # |
| F111 F72 | 151/111 kNm | 7,2 m | FG43S | # |
| F111 F85 | 151/100 kNm | 8,5 m | FG43S | # |
| F111 FT85 | 151/100 kNm | 8,5 m | FG43S | # |
| F111 FT91 | 151/98 kNm | 9,1 m | FG43S | # |
| F111 FT100 | 151/101 kNm | 10,0 m | FG43S | # |
| M122 F85i | 155/110 kNm | 8,5 m | FG43S | # |
| M122 F96i | 155/ - kNm | 9,6 m | FG43S | # |
| M122 FT100i | 155/ - kNm | 10,0 m | FG43S | # |
| M142 F85i | 178/132 kNm | 8,5 m | FG43S | # |
| M142 F96i | 178/124 kNm | 9,6 m | FG43S | # |
| M142 FT100i | 178/ - kNm | 10,0 m | FG43S | # |
